2D узел с фрагмента

В T-FLEX CAD можно создавать 2D сборки, вставляя одни чертежи в другие в качестве 2D фрагментов. Положение узла с фрагмента в текущем документе определяется положением узла, созданного в документе 2D фрагмента. Узлы с фрагментов необходимы для создания ассоциативной связи между элементами текущего чертежа и фрагментом. Просто так это сделать нельзя, так как фрагмент представляет собой отдельный документ, и его элементы не доступны в текущем документе.

Доступны следующие способы создания узлов с фрагмента:

•Автоматическое создание узлов при вставке фрагмента

•Автоматическое создание узлов с фрагмента при создании элементов текущего чертежа

•Создание узлов с фрагмента вручную с помощью команды Узел

Автоматическое создание узлов при вставке фрагмента

Если в установках системы (Установки > Фрагменты > Ввод) установлен флаг Создание именованных узлов автоматически, то при вставке фрагмента будут автоматически созданы узлы с фрагмента на основе всех именованных узлов фрагмента. Для узлов фрагмента с именами по умолчанию узлы с фрагмента при этом не создаются.

По умолчанию данная опция отключена.

Автоматическое создание узлов с фрагмента при создании элементов текущего чертежа

По умолчанию в установках системы (Установки > Привязки > Приоритет) установлен флаг Узлам фрагмента.

Вследствие этого, при создании элементов построения (включая 2D узлы в режимах свободного и связанного рисования) и элементов оформления чертежа, а также в командах Изображение и Штриховка, можно с помощью объектных привязок привязываться к узлам фрагмента. При этом по выбранным узлам фрагмента в текущем документе автоматически создаются узлы с фрагмента. В результате созданные элементы сохраняют ассоциативную связь с узлами фрагмента, т.е. при изменении положения фрагмента на текущем чертеже или при изменении положения выбранного узла в документе фрагмента положение элементов текущего документа изменится соответствующим образом.

При создании элементов эскиза (включая Точки) с помощью объектных привязок также можно привязываться к узлам фрагмента. Однако, создания узла с фрагмента при этом не происходит. В результате, созданные элементы не имеют ассоциативной связи с узлами фрагмента, т.е. сохраняют свое положение в системе координат текущего документа независимо от изменений положения фрагмента и его узлов.

Создание узлов с фрагмента вручную с помощью команды Узел

С помощью одной из следующих опций выберите 2D фрагмент, вставленный в текущий чертеж:.

После активации данной опции необходимо навести курсор на желаемый фрагмент в окне чертежа и нажать .

После активации данной опции появляется диалоговое окно со списком всех фрагментов, доступных в текущем чертеже. По умолчанию фрагменты отсортированы по идентификаторам. Можно включить Сортировку по имени, установив флаг в нижней части диалога. Выберите желаемый фрагмент в списке и нажмите ОК.

Список содержит все фрагменты в текущем чертеже независимо от того, на какой странице они находятся. Таким образом можно создать на текущей странице чертеже узлы с фрагмента, размещенного на другой странице.

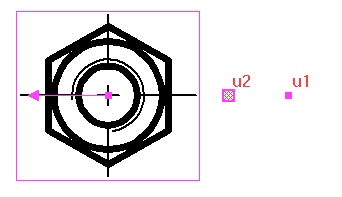

После выбора фрагмента на чертеже подсвечиваются все именованные узлы этого фрагмента.

u1 - узел фрагмента, для которого в текущем документе нет связанного узла.

u2 - узел фрагмента, для которого в текущем документе есть связанный узел с фрагмента.



При этом набор опций в автоменю сменяется на следующий:

После активации данной опции мышью курсор меняет вид на , а последующее нажатие в окне чертежа приводит к созданию в текущем документе узла с фрагмента по узлу фрагмента, ближайшему к месту нажатия.

После активации данной опции с клавиатуры узел с фрагмента создаётся в тот же момент по узлу фрагмента, ближайшему к текущему положению курсора.

После активации данной опции в текущем документе мгновенно создаются узлы с фрагмента по всем подсвеченным узлам фрагмента.

Активация/деактивация данной опции позволяет включать/выключать отображение на чертеже имен узлов выбранного фрагмента. Имена отображаются только для именованных узлов, т.е. таких, имя которых задано пользователем вручную.

Активация/деактивация данной опции позволяет включать/выключать отображение на чертеже неименованных узлов выбранного фрагмента, т.е. таких, имя которых задано автоматически.

Данная опция отменяет выбор фрагмента и возвращает команду Узел в начальное состояние.

См. также:

•Создание сборочных чертежей

•Нанесение фрагментов на чертёж
