Опции переноса 2D элементов

К командам переноса относятся Перенос с перемещением, Перенос с поворотом, Перенос с перемещением и поворотом, Перенос с масштабом, Перенос с симметрией.

Режим динамического пересчёта модели

В режиме выбора целевой точки преобразования в 2D окне отображается предварительное изображение результата операции, динамически изменяющееся в зависимости от текущего положения курсора. При этом, по умолчанию данное предварительное изображение отражает только изменения исходных элементов. При создании различных видов переноса можно включить динамический просмотр преобразований элементов, зависящих или связанных с исходными, активировав следующую опцию автоменю:

В режиме Изменять выбранные элементы данная опция не имеет эффекта в связи с отсутствием преобразований связанных элементов.

Опции работы с переменными

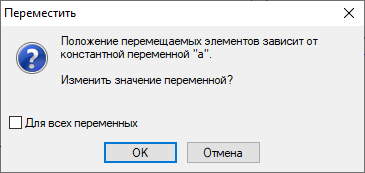

Если исходное месторасположение переносимых элементов (или элементов, на основе которых они построены) определялось какими-либо переменными, то по умолчанию при необходимости изменения их значений последовательно для каждой переменной на экране появляется диалоговое окно, в котором следует подтвердить изменение значения или отменить перенос. Кроме того, в каждом таком окне доступен флаг Для всех переменных. Если установить этот флаг и подтвердить изменение значения переменной, то для всех оставшихся переменных, затронутых текущим переносом, значение будет меняться без вызова данного диалога.

Кроме того в автоменю команд переноса доступны следующие опции:

При активации данной опции значения соответствующих переменных изменяются автоматически без вызова диалога для подтверждения изменения.

При активации данной опции все переменные, задающие положение переносимых элементов, заменяются константами, соответствующими новому положению элементов. Сами переменные при этом из модели не удаляются. Переменные, отвечающие за другие параметры элементов, при переносе не изменяются.

Эти опции являются взаимоисключающими, т.е. активация одной из них деактивирует вторую.
