Перемещение с поворотом 2D элементов

Вызов команды переноса:

Вызов команды копии:

Для создания перемещения с поворотом или аналогичного копирования необходимо указать:

•начальную точку (это исходная точка преобразования и первая точка вектора начального направления);

•вектор начального направления (задаётся точка окончания вектора);

•конечную точку (это целевая точка преобразования и первая точка вектора конечного направления);

•вектор конечного направления (задаётся точка окончания вектора).

Если установлен режим автоматического определения исходной точки на основе одной из характерных точек охватывающего прямоугольника, начальная точка не задаётся.

При задании координат точек можно зафиксировать координату по одной из осей, установив флаг слева от значения координаты. В этом случае перемещение мыши в 2D окне будет влиять только на значение той координаты, для которой флаг не установлен.

Преобразование выполняется путём переноса начальной точки в конечную (целевую) и поворота относительно конечной точки на угол между векторами начального и конечного направления. В окне параметров можно указать величину дополнительного угла доворота (суммируется с углом, заданным векторами).

Дополнительно в окне параметров можно изменить масштаб перемещаемого изображения. Флажок Масштабировать шрифт элементов оформления позволяет управлять масштабированием элементов оформления, входящих в набор объектов копирования.

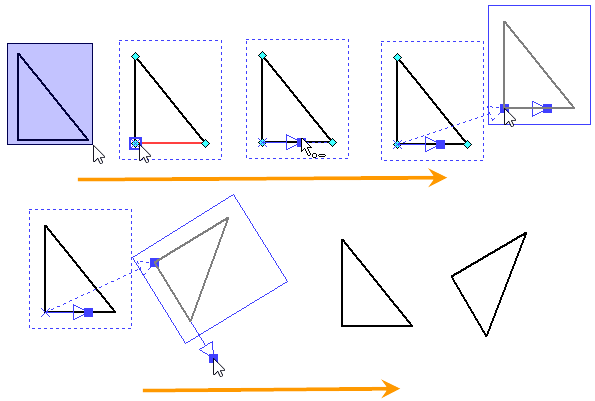

Последовательность действий и результат выполнения команды Копия с перемещением и поворотом.
