Создать фаску на вершине

Для вершины, в которой сходятся три или более ребра, возможно создание фаски без задания сглаживания на соседних рёбрах. Эта опция строит многоугольник по точкам, определяемым значениями Отступов для ребер, сходящихся в данной вершине, и отсекает им тело. В некоторых сложных случаях поверхность фаски получается неплоской.

Построение фаски на вершине невозможно, если в ней одновременно сходятся как выпуклые так и вогнутые ребра, либо если одно из ребер соединяет касательные грани.

Чтобы создать фаску на вершине необходимо после вызова команды Сглаживание рёбер выполнить следующие действия:

1. Нажать на вершину в режиме выбора граней, ребер, вершин. Сходящиеся в ней ребра попадут в список на вкладке Рёбра окна Параметры. Сама вершина туда не попадает. При выборе рёбер таким способом автоматически устанавливаются нулевые значения отступов от выбранной вершины. Об этом свидетельствует появление манипуляторов отступа.

Выбирайте только рёбра, сходящиеся в одной вершине. Одновременное построение фасок на нескольких вершинах невозможно.

2.  Для рёбер задать величину отступа.

Задание отступов для фаски на вершине осуществляется так же как и для скругления в окне Параметры или при помощи манипуляторов.

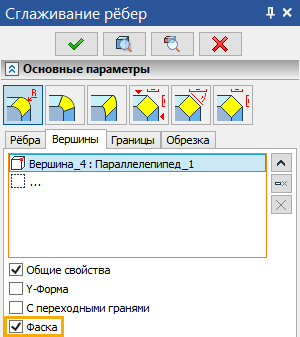

3. Выбрать вершину, в которой предполагается создание фаски. Включить для неё флажок Фаска.

Выбор вершины до задания величины отступа невозможен, так как при нулевом значении манипуляторы отступа перекрывают вершину.

Выбирайте только одну вершину - ту, в которой сходятся выбранные рёбра. Одновременное построение фасок на нескольких вершинах невозможно.



4. Подтвердить создание операции .
