Задание порядка обработки рёбер при сглаживании вершин

Предыдущая страницаВ началоСледующая страница

Общие сведения о порядке обработки рёбер приведены в одноимённом разделе.

Данная опция применима только для создания скруглений постоянным или переменным радиусом.

Чтобы задать порядок обработки рёбер необходимо после вызова команды Сглаживание рёбер:

1.Выбрать рёбра для скругления.

2.Для рёбер задать значение радиуса скругления при помощи соответствующих манипуляторов или в окне Параметры способом, соответствующим выбранному типу скругления.

3.Выбрать вершину, в которой предполагается управление порядком обработки рёбер.

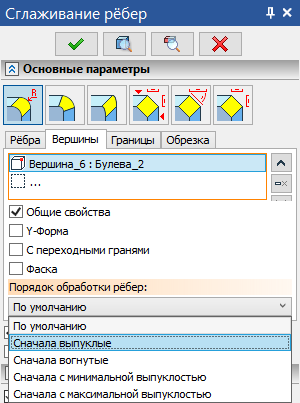

4.Для выбранной вершины станет доступно поле Порядок обработки рёбер. Из выпадающего списка можно выбрать один из следующих вариантов: По умолчанию, Сначала выпуклые, Сначала вогнутые, Сначала с минимальной выпуклостью, Сначала с максимальной выпуклостью.

5.Подтвердить создание операции AutomenuOk1.

 BlendSpecial15
