Создать 3D сварной шов > Угловой и прерывистый угловой |

|
Создать 3D сварной шов > Угловой и прерывистый угловой |
|
Для создания углового или углового прерывистого шва следует после вызова команды
3D Сварной шов выполнить следующие действия:
1.Задать тип создаваемого шва;
3.Выбрать исходные элементы и задать геометрические параметры шва;
4.Задать длину шва (необязательное действие);
5.Воспользоваться опцией автоматического создания сопряжения (необязательное действие);
6.Задать основные параметры и параметры обработки сторон (необязательное действие);
7.Подтвердить создание сварного шва (
или <Ctrl>+<Enter>).
При создании шва можно также пользоваться опциями динамического просмотра и предварительного просмотра результата операции.
Тип создаваемого сварного шва выбирается в выпадающем списке Тип сварного шва, расположенном в верхней части вкладки Сварной шов окна параметров команды. Список содержит все созданные в текущем документе T-FLEX CAD типы сварных швов.
Если требуемый тип сварного шва ещё не создан, можно воспользоваться кнопкой Добавить. При нажатии на эту кнопку будет запущена команда создания нового типа сварного шва. После завершения создания типа система вернётся в команду создания шва. Созданный тип шва будет автоматически выбран.
О создании нового типа сварного шва подробно рассказано в разделе Тип сварного шва.
Помимо созданных пользователем типов швов, список Тип сварного шва содержит дополнительный вариант Нестандартный. Он используется для создания нестандартных 3D сварных швов.
Выбор осуществляется с помощью выпадающего списка Разновидность шва, расположенного в верхней части вкладки Сварной шов окна параметров команды.
Доступны следующие разновидности:
Вариант Составной отсутствует в списке, если в поле Тип сварного шва установлено Нестандартный.
Исходные элементы и геометрические параметры шва
После выбора в списке Разновидность шва варианта Угловой или Прерывистый угловой в автоменю команды становятся доступны следующие опции для выбора двух наборов свариваемых граней:
|
<1> |
Выберите грани первого набора |
|
<2> |
Выберите грани второго набора |
Первая опция активируется автоматически при появлении, вторая опция активируется автоматически после выбора грани, принадлежащей телу, отличному от родительского тела граней, выбранных ранее с помощью первой опции.
Выбранные грани заносятся в списки Грани первого набора и Грани второго набора в разделе Сварной шов окна параметров команды. Для отказа от выбора какой-либо грани необходимо указать её в соответствующем списке с помощью
и нажать кнопку
.

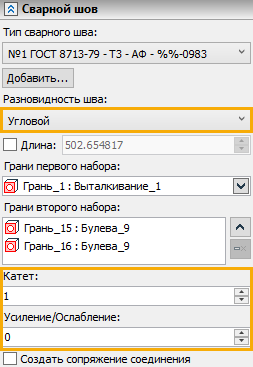

Величину катета и усиления сварного шва можно задать с помощью одноимённых параметров окна параметров.

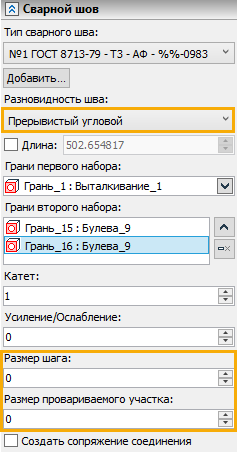

Для углового прерывистого шва дополнительно можно указать размер шага и размер провариваемого участка.
Способ расчёта длины шва определяется состоянием флага Длина, расположенного под выпадающим списком выбора разновидности шва. Когда флаг снят, длина шва рассчитывается системой автоматически. При установленном флаге значение длины задаётся пользователем в поле ввода справа от флажка.
Автоматическое создание сопряжения
Если установить флаг Создать сопряжение соединения, расположенный в нижней части раздела Сварной шов окна параметров команды, то при создании шва также будет автоматически создано сопряжение типа соединение между телами, которым принадлежат выбранные грани.
Основные параметры и параметры обработки сторон
При использовании стандартного типа шва окно параметров содержит разделы Основные параметры, Обработка лицевой стороны и Обработка оборотной стороны. Содержимое данных разделов для 3D шва аналогично описанному для 2D шва. Для нестандартного шва данные параметры недоступны.
Основные параметры и параметры обработки используются при создании обозначения шва.
См. также:
